M.2PCIe的CAN FD/CAN接口
![](https://peak-system.com.cn/wp-content/uploads/2020/10/M2.jpg)
PCAN-M.2(PCIe)功能概述
将CAN/CAN FD网络通过M.2(PCIe)接口连接到电脑,用于监控CAN/CAN FD网络。也可以发送、保存、过滤CAN/CAN FD报文。小巧外形使该插入式板卡特别适用于嵌入式电脑、单板机(SBC),以及紧凑的嵌入式应用。在电脑和CAN之间电气隔离高达300V。该款板卡有单、双和四通道版本。
新的CAN FD标准 (CAN with Flexible Data Rate) 主要特征是更高数据传输带宽。每个CAN FD帧最大64个数据位(代替目前的8位)可用最快12Mbit/s比特率进行传输。CAN FD向下兼容CAN 2.0 A/B标准,因此CAN FD节点可用于现有CAN网络。但是,在这种情况下,CAN FD扩展不可用。
附带的Windows软件PCAN-View是一款简易的CAN监视器,用于传输、接收和记录CAN报文。该程序的当前版本支持新的CAN FD标准。
- 电脑插入式CAN FD板卡适用于M.2(PCIe)插槽(使用PCIe线路)
- 形状系数M.2型:2280/2260-B-M;组件的顶部高度超过外形实际规格1.5mm
①单/双通道高度:4.6mm
②四通道高度:10.2mm - 1、2或4路高速CAN通道 (ISO 11898-2),符合CAN规范 2.0 A/B 和 FD
- CAN FD 支持ISO和Non-ISO标准切换
- CAN FD 波特率数据域 (最大64byte) 从20 kbit/s最大至12 Mbit/s
- CAN比特率从 20 kbit/s最大至1 Mbit/s
- CAN总线连接经由D-Sub, 9-pin (符合 CiA® 303-1)
- FPGA实施CAN FD控制器
- Microchip MCP2558FD CAN收发器
- CAN连接上电气隔离高达300 V,每个CAN通道间隔离
- CAN终端能够通过焊接线启用,每个CAN通道都有
- PCIe数据转换经由总线主站DMA
- DMA存储器访问操作用32和64位地址
- 总线负载测量包括错误帧和过载帧
- 收和发CAN报文过程中可以制造错误
- 通过焊接跨接线,CAN接口上可输出5伏电源,比如用于外部总线转换器
- 运行温度范围从-40°C到85°C (-40 to 185°F)
通道与引脚分配:
注:单通道(IPEH-004083)只有CAN 1;双通道(IPEH-004084)有CAN 1和CAN 2;四通道(IPEH-004085)有CAN 1,CAN 2,CAN 3,CAN 4
管脚 | 管脚定义 |
1 | 没有连接 / 可选 +5V |
2 | CAN-L |
3 | GND |
4 | 没有连接 |
5 | 没有连接 |
6 | GND |
7 | CAN-H |
8 | 没有连接 |
9 | 没有连接 |
型号 | 订货号 | 接口类型 |
PCAN-M.2单通道 | IPEH-004083 | 1路CAN/CAN FD转M.2(PCIe)接口 |
PCAN-M.2双通道 | IPEH-004084 | 2路CAN/CAN FD转M.2(PCIe)接口 |
PCAN-M.2四通道 | IPEH-004085 | 4路CAN/CAN FD转M.2(PCIe)接口 |
可选配件:
- 120欧姆终端电阻
- DB9-OBD-II线缆
发货清单:
- PCAN-M.2板卡
- 用于Windows® 11,10, 8.1 and Linux (32/64-bit)的驱动
- Windows CAN监视器软件PCAN-View
- 用于开发CAN通信应用软件的编程接口PCAN-Basic API
- 用于UDS诊断,CCP/XCP标定的API
- PDF格式的用户手册
注意:2-6这5项都是在硬件配套的压缩包文件中
- PCAN-View软件(免费):基本的报文收发和保存功能
- PCAN-Convertor(免费):将PEAK的保存的trc格式报文文件转换成asc格式
- PCAN-Explorer6软件(收费):具有报文收发,保存,过滤,回放,编写VBS脚本,加载dbc文件,创建图形面板,信号历史曲线,支持J1939等功能
免费的二次开发包(PCAN-Basic,PCAN-UDS,PCAN-CCP API等),具体如下图:

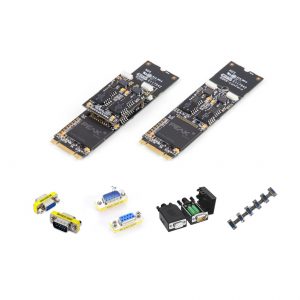

PCAN-M.2(IPEH-004083/4084/4085)配件套装方案
- 120Ω终端电阻-公转母(数量自选)
- DB9分线板
配件套装价格请咨询虹科销售人员
- 120Ω终端电阻-公转母(数量自选)
- DB9分线板
- DB9转换头(母母/公母/公公)
- DB9串口线(多头)
配件套装价格请咨询虹科销售人员
- 120Ω终端电阻-公转母(数量自选)
- DB9分线板
- DB9转换头(母母/公母/公公)
- DB9串口线(多头)
- DB9延长线
- DB9-OBD线缆(2/4)
- DB9转4MM香蕉头
配件套装价格请咨询虹科销售人员
